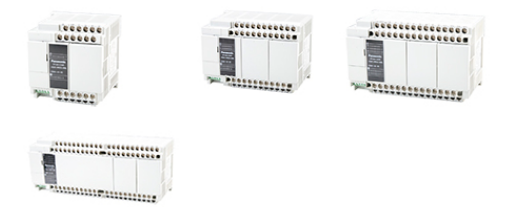

松下FPXH系列PLC
產品詳情
單元一覽
FP-XH 通用型控制單元
繼電器輸出
| 品名 | 電源 | 規格 | 訂貨產品號 | |||
|---|---|---|---|---|---|---|
| I/O點數 | 程序容量 |
可調電位 輸入 |
USB端口 | |||
|
FP-XH C14R 控制單元 |
100V～240V AC |
24V DC輸入8點、 2A繼電器輸出6點 |
16k步 | 1點 | ○ | AFPXHC14R |
|
FP-XH C14RD 控制單元 |
24V DC |
24V DC輸入8點、 2A繼電器輸出6點 |
16k步 | 1點 | ○ | AFPXHC14RD |
|
FP-XH C30R 控制單元 |
100V～240V AC |
24V DC輸入16點、 2A繼電器輸出14點 |
24k/32k/40k步 | 1點 | ○ | AFPXHC30R |
|
FP-XH C30RD 控制單元 |
24V DC |
24V DC輸入16點、 2A繼電器輸出14點 |
24k/32k/40k步 | 1點 | ○ | AFPXHC30RD |
|
FP-XH C40R 控制單元 |
100V～240V AC |
24V DC輸入24點、 2A繼電器輸出16點 |
24k/32k/40k步 | 1點 | ○ | AFPXHC40R |
|
FP-XH C40RD 控制單元 |
24V DC |
24V DC輸入24點、 2A繼電器輸出16點 |
24k/32k/40k步 | 1點 | ○ | AFPXHC40RD |
|
FP-XH C60R 控制單元 |
100V～240V AC |
24V DC輸入32點、 2A繼電器輸出28點 |
24k/32k/40k步 | 1點 | ○ | AFPXHC60R |
|
FP-XH C60RD 控制單元 |
24V DC |
24V DC輸入32點、 2A繼電器輸出28點 |
24k/32k/40k步 | 1點 | ○ | AFPXHC60RD |
| ※ | 所有單元24V DC輸入為雙方向輸入。 |
|---|---|
| ※ | 32k步(默認)，對應3檔可切換功能，可按客戶現場需要自由分配 |
晶體管輸出
| 品名 | 電源 | 規格 | 訂貨產品號 | |||
|---|---|---|---|---|---|---|
| I/O點數 | 程序容量 |
可調電位 輸入 |
USB端口 | |||
|
FP-XH C14T 控制單元 |
100V～240V AC |
24V DC輸入8點、 0.／5V～24V DC 晶體管輸出6點(NPN) |
16k步 | 1點 | ○ | AFPXHC14T |
|
FP-XH C14TD 控制單元 |
24V DC |
24V DC輸入8點、 0.／5V～24V DC 晶體管輸出6點 (NPN) |
16k步 | 1點 | ○ | AFPXHC14TD |
|
FP-XH C30T 控制單元 |
100V～240V AC |
24V DC輸入16點、 0.／5V～24V DC 晶體管輸出14點(NPN) |
24k/32k/40k步 | 1點 | ○ | AFPXHC30T |
|
FP-XH C30TD 控制單元 |
24V DC |
24V DC輸入16點、 0.／5V～24V DC 晶體管輸出14點(NPN) |
24k/32k/40k步 | 1點 | ○ | AFPXHC30TD |
|
FP-XH C40T 控制單元 |
100V～240V AC |
24V DC輸入24點、 0.／5V～24V DC 晶體管輸出16點(NPN) |
24k/32k/40k步 | 1點 | ○ | AFPXHC40T |
|
FP-XH C40TD 控制單元 |
24V DC |
24V DC輸入24點、 0.／5V～24V DC 晶體管輸出16點(NPN) |
24k/32k/40k步 | 1點 | ○ | AFPXHC40TD |
|
FP-XH C60T 控制單元 |
100V～240V AC |
24V DC輸入32點、 0.／5V～24V DC 晶體管輸出28點(NPN) |
24k/32k/40k步 | 1點 | ○ | AFPXHC60T |
|
FP-XH C60TD 控制單元 |
24V DC |
24V DC輸入32點、 0.／5V～24V DC 晶體管輸出28點(NPN) |
24k/32k/40k步 | 1點 | ○ | AFPXHC60TD |
| ※ | 所有單元24V DC輸入為雙方向輸入。 |
|---|---|
| ※ | 32k步(默認)，對應3檔可切換功能，可按客戶現場需要自由分配 |
FP-XH 運動型控制單元
|
晶體管輸出
| 品名 | 電源 | 規格 | 訂貨產品號 | |||
|---|---|---|---|---|---|---|
| I/O點數 | 程序容量 |
可調電位 輸入 |
USB端口 | |||
|
FP-XH M4T16T 控制單元 |
100V～240V AC |
24V DC輸入8點、 0.／5V～24V DC 晶體管輸出8點(NPN) |
24k/32k/40k步 | 1點 | ○ |
 AFPXHM4T16T |
|
FP-XH M4L16T 控制單元 |
100V～240V AC |
24V DC輸入8點、 0.／5V～24V DC 晶體管輸出8點(NPN) |
24k/32k/40k步 | 1點 | ○ |
AFPXHM4L16T |
FP-X/FP-X0擴展單元
|
| 品名 | 電源 | 規格 | 訂貨產品號 | |
|---|---|---|---|---|
|
繼電器 輸出 |
FP-X E16R 擴展I/O單元 |
- (從左側單元電源供應) |
24V DC輸入8點、2A繼電器輸出8點 (備注)無內置電源電路，不可連續連接2臺。附帶擴展電纜8cm |
AFPX-E16R |
|
FP-X E30R 擴展I/O單元 |
100V～240V AC |
24V DC輸入16點、2A繼電器輸出14點 (備注)含E16R、EFP0多可擴展8臺。附帶擴展電纜8cm |
AFPX-E30R | |
|
FP-X E30RD 擴展I/O單元 |
24V DC |
24V DC輸入16點、2A繼電器輸出14點 (備注)含E16、EFP0多可擴展8臺。附帶擴展電纜8cm |
AFPX-E30RD | |
| FP-X E14YR 擴展輸出單元 |
- (從左側單元電源供應) |
2A繼電器輸出14點 (備注)由于沒有內置電源電路無法進行2臺連續連接。附帶擴展電纜8cm |
AFPX-E14YR | |
|
FP-X0 E24R 擴展單元 |
- | 24V DC輸入16點、2A繼電器輸出8點 | AFPX0E24R | |
|
FP-X E40RD 擴展單元 |
24V DC | 24V DC輸入24點、2A繼電器輸出16點 | AFPX0E40RD | |
| 晶體管輸出 |
FP-X E16T 擴展I/O單元 |
- (從左側單元電源供應) |
24V DC輸入8點、0.／5V～24V DC晶體管輸出8點(NPN) (備注)無內置電源電路，不可連續連接2臺。附帶擴展電纜8cm |
AFPX-E16T |
|
FP-X E30TD 擴展I/O單元 |
24V DC |
24V DC輸入16點、0.／5V～24V DC晶體管輸出14點(NPN) (備注)含E16、EFP0多可擴展8臺。附帶擴展電纜8cm |
AFPX-E30TD | |
|
FP-X E30T 擴展I/O單元 |
100V～240V AC |
24V DC輸入16點、0.／5V～24V DC晶體管輸出14點(NPN) (備注)含E16、EFP0多可擴展8臺。附帶擴展電纜8cm |
AFPX-E30T | |
|
FP-X0 E24T 擴展單元 |
- (從左側單元電源供應) |
24VDC輸入16點、0./5V～24VDC晶體管輸出8點(NPN) |
AFPX0E24T | |
|
FP-X0 E24P 擴展單元 |
- (從左側單元電源供應) |
24VDC輸入16點、0./24VDC晶體管輸出8點(NPN) | AFPX0E24P | |
|
FP-X0 E40TD 擴展單元 |
24V DC | 24VDC輸入24點、0./5V～24VDC晶體管輸出16點(NPN) | AFPX0E40TD | |
|
FP-X0 E40PD 擴展單元 |
24V DC | 24VDC輸入24點、0./24VDC晶體管輸出16點(NPN) | AFPX0E40PD | |
|
FP-X E16X 擴展輸入單元 |
24V DC |
24VDC輸入16點 (備注)由于沒有內置電源電路無法進行2臺連續連接。附擴展電纜8cm |
AFPX-E16X | |
|
擴展FP0 適配器 |
24VDC | 接入適配器后，可將3臺FP0R擴展單元連接到FP-X上。附帶8cm擴展電纜、電源電纜。 | AFPX-EFP0 | |
| ※ | 所有單元24V DC輸入為雙方向輸入。 |
|---|---|
| ※ | 擴展單元附有8cm的擴展電纜。 |
FP-X 擴展插件
| 品名 | 規格 | 訂貨產品號 |
|---|---|---|
| FP-X 輸入/輸出插卡 |
輸入4點、 24V DC、雙方向(漏／源) 輸出3點、NPN晶體管 0.3A／24V DC |
AFPX-IN4T3 |
| FP-X 輸入插卡 | 輸入8點、 24V DC、雙方向(漏／源) | AFPX-IN8 |
| FP-X 輸出插卡 | 輸出8點、NPN晶體管 0.3A／24V DC | AFPX-TR8 |
| 輸出6點、PNP晶體管 0.／24V DC | AFPX-TR6P | |
| FP-X 脈沖輸入/輸出插卡 |
高速計數器：單相2ch各80kHz 或 2相1ch 30kHz 脈沖輸出：1軸 100kHz／ch (安裝2臺時，有規格限制) 控制單元(晶體管輸出型)不可使用。 |
AFPX-PLS |
| FP-X 模擬量輸入插卡 | 模擬量輸入2點、0V-10V or 0mA-20mA、12位、2ms／2ch(非絕緣) | AFPX-AD2 |
| FP-X 模擬量輸出插卡 | 模擬量輸出2點、0V-10V or 0mA-20mA、12為、2ms／2ch(絕緣) | AFPX-DA2 |
| FP-X 模擬量I/O插卡 | 模擬量輸入2點、0V-5V、0V-10V or 0mA-20mA、12位、2ms／2ch 模擬量輸出1點、0V-10V or 0mA-20mA、12位、1ms／1ch(絕緣) | AFPX-A21 |
| FP-X 熱電偶插卡 | 熱電偶輸入2點、 K／J、分辨率0.2℃、200ms/2ch(通道間絕緣) | AFPX-TC2 |
| FP-X 熱電阻插卡 | 熱電阻輸入2點、分辨率0.1℃、通道間絕緣式 | AFPX-RTD2 |
|
FP-X 帶日歷 時鐘的 主存儲器 |
主存儲器：可同時保存全程序步、全部注釋。FPWIN-Pro源文件可保存 日歷時鐘：年、月、日、時、分、秒、星期 (需要電池選件) |
AFPX-MRTC |
|
FP-X COM1 通信插件 |
RS232C/1ch有RS、CS控制信號(非絕緣) | AFPX-COM1 |
|
FP-X COM2 通信插件 |
RS232C/2ch(非絕緣) | AFPX-COM2 |
|
FP-X COM3 通信插件 |
RS485或RS422切換型/1ch(絕緣) | AFPX-COM3 |
|
FP-X COM4 通信插件 |
RS232C/1ch(非絕緣)＋RS485/1ch(絕緣) | AFPX-COM4 |
|
FP-X COM5 通信插件 |
Ethernet/1ch(100BASE-TX, 10BASE-T)+RS232C/1ch(非絕緣) | AFPX-COM5 |
|
FP-X COM6 通信插件 |
RS485/2ch(絕緣) | AFPX-COM6 |
| Control Configurator WD | 設置 COM5通信插件的 Ethernet端口的工具軟件 | |
