松下FPX0L系列PLC
新一代多功能、經濟型PLC新登場
|
|
|
CE 已取得。
CE : 低電壓指令, EMC指令
特點
Performance
超高速演算處理速度
80ns/步(ST指令):0～3000步超高速
580ns/步(ST指令):3001步以上※
※(L40，L60)。
程序存儲器
L14、L30：2.5k步
L40、L60：8k步
大I/O點數

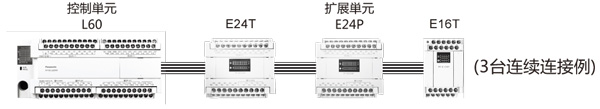

一臺控制單元上多可以連接3臺FP-X0擴展單元。
因此大點數可達180點。
此外，如果使用擴展FP0適配器，在擴展FP0擴展單元的情況下多可達236點。
※(L40、L60)
Network
|
通信端口大2通道本體配備一個RS232C編程口。另L40MR、L60MR還內置了RS485通信端口。 Modbus-RTU可以簡單的與全球通用的業界標準Modbus-RTU(二進制)的設備之間進行無程序通信。如與溫控器及變頻器等。 PLC連接如果使用L40MR，L60MR，可在多16臺PLC之間實現位數據/字數據的共享。 計算機連接可簡單的與松下開放協議“MEWTOCOL”設備之間進行無程序通信。如顯示器、圖像處理裝置、溫控器、電力計等。 通用串行通信根據對方設備的通信協議生成/發送相應的指令。此外，還可以接收流動數據，如測量儀器，條形碼讀取器、RF-ID等。
|
Line Up
控制單元6品種
L14R, L30R, L40R, L60R,L40MR, L60MR
※全部為繼電器和晶體管混合型輸出
※全部為AC電源類型
※L40MR, L60MR內置RS485
推出新型控制單元3品種
L30MR, L36MR, L56MR
※特別適合立體停車庫控制應用
擴展單元17品種(FP-X0/FP-X)
FP-X0擴展單元
E24R, E24T, E24P
E40R, E40T, E40P
E40RD, E40TD, E40PD
※E40為DC電源類型
FP-X擴展單元
E16R, E16T, E16P
E30R, E30T, E30P
E16X輸入專用單元
E14YR輸出專用單元
※E30有AC電源類型和DC電源類型
Positioning / Function
內置2軸脈沖輸出功能
L14為1軸，L30/L40/L60為2軸脈沖輸出，并且內置于控制器本體中。
2軸內置型可以實現直線插補(L40、L60)。
模擬量輸入功能
多功能模擬量輸入(10bit，2ch)
電壓輸入(0-10v)、熱敏電阻輸入，可調電位器輸入。
基本性能(擴展)

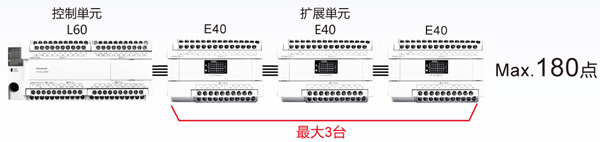

■充足的大I/O點數180點。(如果進一步擴展FP0R的擴展單元，大可擴充到236點)
當無法預測客戶自身的機械·設備將來需要多少數量的I/O點數時，對于PLC機種的選擇會感到猶豫不決以及不安。但是，通過使用FP-X擴展單元，FP-X0的I/O點數可以達到大180點。因此能夠消除客戶的不安與猶豫。并且通過FP0R擴展單元的使用，可將I/O點數擴充至236點。
((L14R、L30R無擴展功能，不能進行擴展)
|
|
|
| 品名 | 電源 | 規格 | 型號 |
|---|---|---|---|
| FP-X0 E24R | - |
DC輸入16點 2A繼電器輸出8點 |
AFPX0E24R |
| FP-X0 E24T | - |
DC輸入16點 晶體管(NPN)輸出8點 |
AFPX0E24T |
| FP-X0 E24P | - |
DC輸入16點 晶體管(PNP)輸出8點 |
AFPX0E24P |
| FP-X0 E40RD | DC |
DC輸入24點 繼電器輸出16點 |
AFPX0E40RD |
| FP-X0 E40TD | DC |
DC輸入24點 晶體管(NPN)輸出16點 |
AFPX0E40TD |
| FP-X0 E40PD | DC |
DC輸入24點 晶體管(PNP)輸出16點 |
AFPX0E40PD |
| FP-X E16X | - | DC輸入16點 | AFPX-E16X |
| FP-X E14YR | - | 2A繼電器輸出14點 | AFPX-E14YR |
| FP-X E16R | - |
DC輸入8點 2A繼電器輸出8點 |
AFPX-E16R |
| FP-X E30R | AC |
DC輸入16點 2A繼電器輸出14點 |
AFPX-E30R |
| FP-X E30RD | DC |
DC輸入16點 2A繼電器輸出14點 |
AFPX-E30RD |
| FP-X E16T | - |
DC輸入8點 晶體管(NPN)輸出8點 |
AFPX-E16T |
| FP-X E16P | - |
DC輸入8點 晶體管(PNP)輸出8點 |
AFPX-E16P |
| FP-X E30T | AC |
DC輸入16點 晶體管(NPN)輸出14點 |
AFPX-E30T |
| FP-X E30TD | DC |
DC輸入16點 晶體管(NPN)輸出14點 |
AFPX-E30TD |
| FP-X E30P | AC |
DC輸入16點 晶體管(PNP)輸出14點 |
AFPX-E30P |
| FP-X E30PD | DC |
DC輸入16點 晶體管(PNP)輸出14點 |
AFPX-E30PD |

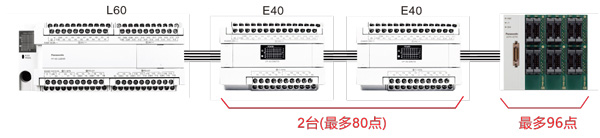

■如想進一步擴展、需要更多的功能，用現有的FP0R/FP0擴展單元就可實現
L40、L60控制單元配置適配器后，多可擴展3臺FP0R/FP0擴展單元。
通過〔晶體管輸出〕、〔模擬量輸入輸出〕、〔熱電偶輸入〕、〔I/O鏈接(網絡)〕，對應范圍更為廣闊的用途。
控制單元安裝1臺擴展FP0適配器。另外，適配器安裝后，FP-X0/FP-X擴展單元只可安裝2臺。
|
|
|
|

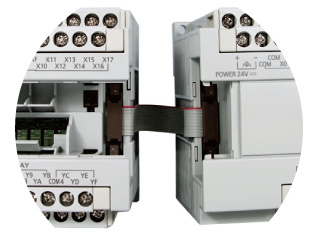

除附帶的8cm以外，還另售30cm型、80cm型擴展電纜。可彎曲拉直使用。(總延長長度在160cm以內)
特殊功能

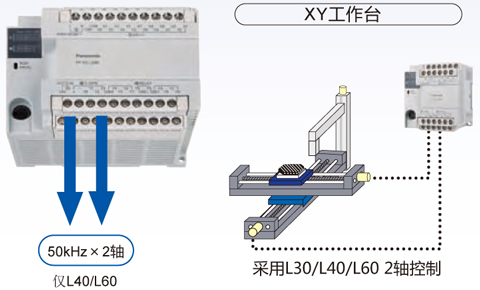

■脈沖輸出功能/高速計數功能
FP-X0在L14中為1軸，在L30/L40/L60中為2軸的脈沖輸出功能內置于控制單元本體中。以往PLC中必須使用或定位專用單元，或使用2臺以上多軸控制設備，但對于FP-X0，基本上只使用1臺單元設備，既可節省空間、又能降低成本。
|

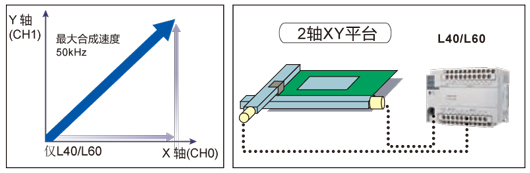

2軸直線插補(L40、L60)
同時控制2個電機軸、使機器人臂及工具頭進行直線的斜向移動被稱為2軸直 線插補，應用在碼垛機及其元件的拾取及貼片、XY工作臺的控制、基板切削加工等方面。
|
