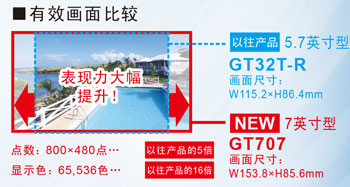

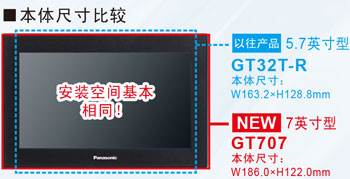

可在5.7英寸型的空間內安裝7英寸型，因此無論是畫面表現力，還是產品外觀，均有所提升。

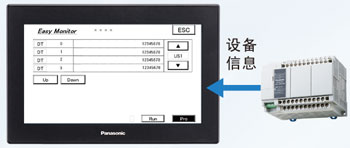

■無需PC即可掌握PLC情況的設備監控
無需使用計算機(FPWIN GR/FPWIN GR7)，通過可編程智能操作面板即可直接確認PLC的設備狀態。通過系統菜單即可輕松查閱設備監控，無需制作畫面。

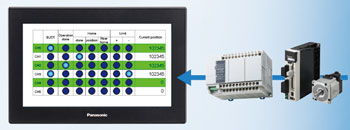

■掌握電機狀態的定位監控

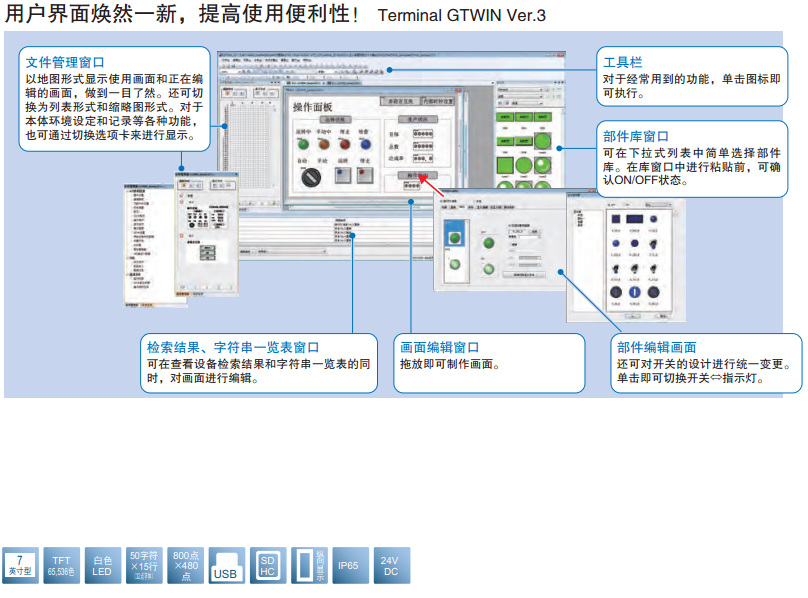

利用GTWIN內置的模板(部件庫)，只需拖放粘貼即可顯示FP-XH位置控制的動作/停止?fàn)顟B(tài)，并進行確認。

■防止錯誤配線的配線確認功能
對于安裝在控制柜內的FP-XH的工作指示燈，可通過可編程智能操作面板來查看。利用GTWIN內置的模板(部件庫)，只需拖放粘貼即可確認配線和動作。

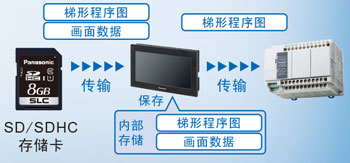

■將程序從可編程智能操作面板傳輸至PLC
無需使用計算機，即可利用SD存儲卡傳輸PLC程序和可編程智能操作面板的畫面。另外，在可編程智能操作面板內部對PLC程序和GT畫面進行備份，隨時可恢復如初。

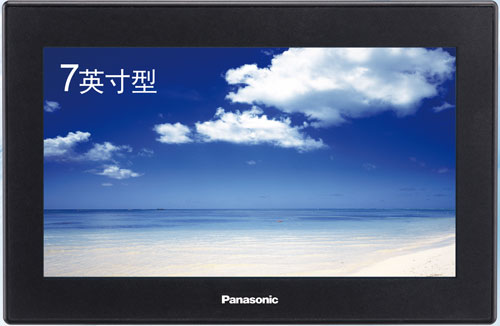

●7英寸型、配備長壽命LED背光燈、彩色TFT65,536色液晶
采用對比度500:1的TFT液晶，從而使畫面清晰可辨。
●窄長的框架和機身
相對于液晶，框架和機身都呈窄長型，采用易于安裝的設計。
●標準配備SD/SDHC存儲卡插槽
可簡單地對畫面數據進行復制、備份和還原。還可記錄數據。
●標準配備USB接口
利用現有的USB電纜即可連接計算機和GT707，傳輸畫面。如使用本公司的PLC FP系列產品，還可使用穿越功能，對PLC/可編程智能操作面板同時進行調試。

• FP-XH(Ver.1.2以下)版本和GT707連接使用時，在穿越模式下不能上傳程序。請用電腦與FP-XH直接連接上傳。FP-XH(Ver.1.2以上)版本將可實現在穿越模式下直接上傳程序。
• FPWIN GR／FPWIN Pro不能使用穿越功能。請使用FPWIN GR7或FPWIN Pro7。
• 存在使用穿越功能的GTWIN和FPWIN的不能同時通信的組合。
  下表中標為「○」的組合情況下，在FPWIN在線時可從GTWIN進行畫面的傳送。但是，F(xiàn)PWIN和GTWIN中的任意一方如在通信中的情況下，另一方的通信會變成停止?fàn)顟B(tài)。
  下表中標為「×」的組合情況下，在FPWIN在線時從GTWIN進行畫面?zhèn)魉蜁?huì)顯示錯誤。如需使用此組合時，從GTWIN進行畫面?zhèn)魉颓罢埾葘PWIN設為離線后再進行傳送，GTWIN的畫面?zhèn)魉徒Y(jié)束后，再次打開FPWIN。

種類

名稱	內容					訂貨產品號
	液晶	電源	通信接口	前面板蓋板顏色	SD存儲卡插槽
GT707 黑色	TFT 彩色 LCD	24V DC	RS232C	黑色	○	AIG707WCL1B2

電纜

通信方式	連接電纜	PLC
24 V DC RS-232C	訂貨產品號 AFC8503 GT707用 PLC連接電纜(L型：3m) D-SUB9端子ー微型DIN5端子	當社FP系列(FP7/FP0H/FP-XH除外)※1
24 V DC RS-232C	訂貨產品號 AFC8503S GT707用 PLC連接電纜(直插型：3m) D-SUB9端子ー微型DIN5端子	當社FP系列(FP7/FP0H/FP-XH除外)※1

※1)	連接FP7/FP0H/FP-XH系列、請使用市售的D-SUB9端子（雌）?散線電纜。
