FX-100
以低成本實現出色的操作性與功能性
|
|
|
UL/C-UL 、CE 已取得。
CE : EMC指令
UL : Listing認證
特點
使用方便的2個數字畫面
|
備有2個數字畫面，可以同時確認基準值、入光量，以及進行各種設定時，發揮極強的操作性。 |
|

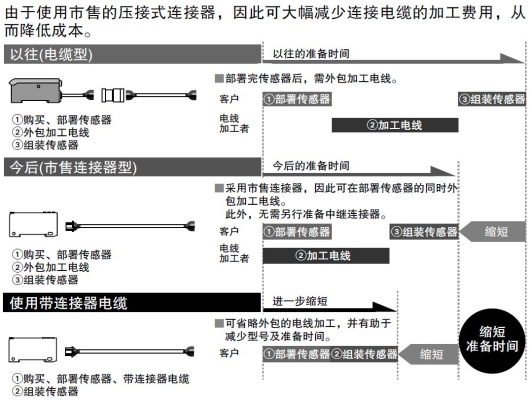

使用市售連接器削減加工準備時間＆維護型號
|
使用市售連接器，因此可大幅削減購買傳感器后的連接器加工費和加工的準備時間。可使數字壓力傳感器DP-100系列、微型光電傳感器PM-64系列和連接器零部件通用。 |
|
|
有效節省空間 寬9mm的細長規格
|
寬度為9mm的細長規格。比現有光纖傳感器更薄。單臺使用時差異不大，但使用多臺時差異就會非常顯著。 |
|
提高長期穩定性
|
投光元件采用松下神視制數字光纖傳感器標準規格的“4元素發光二極體”。可確保長期穩定的投光量。 |
|

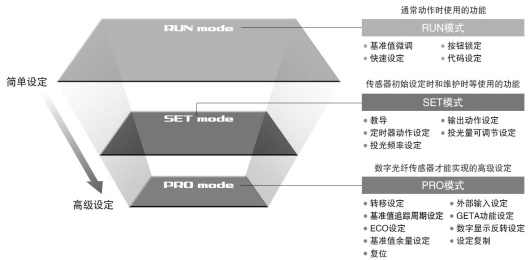

利用明確的操作體系實現簡單操作
采用上市以來頗受好評的數字壓力傳感器DP-100的操作體系。根據設定內容的級別明確分為“RUN模式”、“SET模式”、“PRO模式”3種，設定操作簡單明了。
|

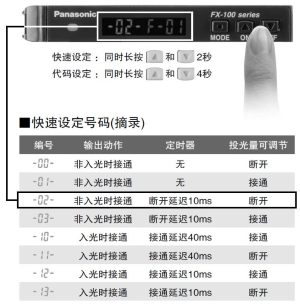

易于設置的快速代碼輸入功能 [RUN模式]
|
只需輸入事先設定的“代碼(數字)”便可設定傳感器。即使錯誤地變更了設定，只需輸入代碼即可立即恢復正常。 使用電話時也能通過“代碼(數字)”順利確認。對于海外客戶也可輕松進行技術支持。 |
![易于設置的快速代碼輸入功能 [RUN模式]](/uploadfile/2020/0324/20200324012348980.jpg)
|

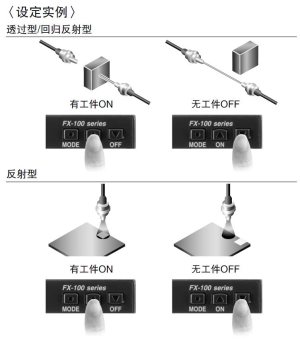

用ON/OFF按鈕進行簡單教導 [SET模式]
|
只需在希望檢測的位置或狀態下按下ON按鈕，在其他情況下按下OFF按鈕，即可進行教導設定。可節省判斷入光時ON與遮光時ON間區別的時間。 |
![用ON/OFF按鈕進行簡單教導 [SET模式]](/uploadfile/2020/0324/20200324012349142.jpg)
|

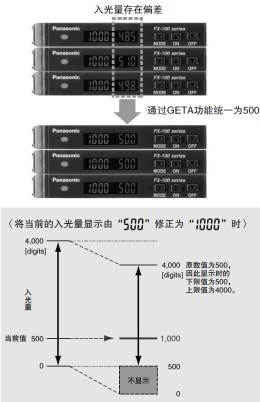

消除入光量顯示的偏差 GETA功能 [PRO模式]
|
即使進行相同的檢測，各個光纖放大器的數字化數值也存在偏差。雖然檢測本身沒有問題，也會使作業人員有所擔心。 通過GETA功能，可修正為任意值，因此可消除顯示上的偏差，輕松制作作業步驟書等。 |
![消除入光量顯示的偏差 GETA功能 [PRO模式]](/uploadfile/2020/0324/20200324012349138.jpg)
|

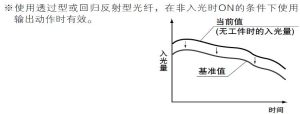

節省維護工時，裝備基準值追蹤周期設定功能 [PRO模式]
|
為追蹤長期的環境變化(灰塵等)引起的投光量變化，可按照任意周期確認入光量，并自動對基準值進行重新設定。從而有助于減少維護工時。 |
![節省維護工時，裝備基準值追蹤周期設定功能 [PRO模式]](/uploadfile/2020/0324/20200324012349174.jpg)
|

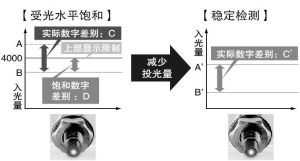

穩定檢測微小物體、透明體的投光量可調節功能 [SET模式]
|
近距離檢測、檢測透明物體或小型物體等情況下，受光水平達到飽和時，可減少傳感器的投光量，以實現穩定檢測。 使用該項功能，對于以往需改變光纖及設定距離才能進行的檢測，也可輕松進行設定。此外，以往只可按1個等級設定減光量，如今則可進行3個等級＋自動設定的4類設定。 (從2007年12月生產的部分起。) |
![穩定檢測微小物體、透明體的投光量可調節功能 [SET模式]](/uploadfile/2020/0324/20200324012350545.jpg)
|

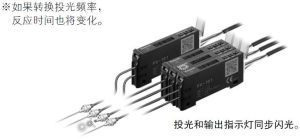

可進行防止相互干擾＆設定中確認的投光閃光 [SET模式]
|
標準型FX-101□、長距離型 FX-102□可防相互干擾的多臺數分別為3臺、4臺。 設定防干擾時投光會閃光，因此設定的光纖一目了然。另外，不必像以前那樣貼近安裝放大器，即使放大器之間有距離也能發揮其功能。 |
![可進行防止相互干擾＆設定中確認的投光閃光 [SET模式]](/uploadfile/2020/0324/20200324012350433.jpg)
|

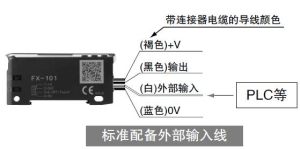

可從外部對傳感器進行設定 [PRO模式]
|
投光停止、限定教導/全自動教導/2點教導、ECO及入光量測試可通過外部輸入進行設定。此外，可存儲需教導的基準值。(注1) (注1)：基于2007年12月生產的產品，在入光量測試及基準值的存儲2處有調整。 |
![可從外部對傳感器進行設定 [PRO模式]](/uploadfile/2020/0324/20200324012350420.jpg)
|

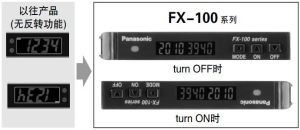

數字顯示反轉設定功能 [PRO模式]
|
可使數字顯示的方向根據放大器的安裝方向進行反轉。 |
![數字顯示反轉設定功能 [PRO模式]](/uploadfile/2020/0324/20200324012351187.jpg)
|

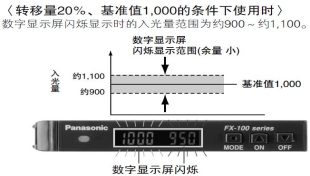

檢測余量一目了然的基準值余量設定功能 [PRO模式]
|
可根據數字顯示屏的閃爍確認相對于當前入光量的基準值余量。 |
![檢測余量一目了然的基準值余量設定功能 [PRO模式]](/uploadfile/2020/0324/20200324012351768.jpg)
|

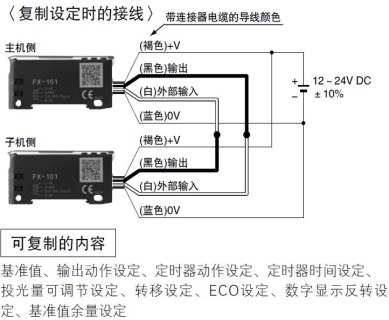

減少工時、人為錯誤 設定復制功能 [PRO模式]
通過將光纖傳感器逐臺安裝到主光纖傳感器上，可通過數據通信復制主傳感器的設定內容。對多個光纖傳感器進行相同設定時，可防止設定錯誤導致的故障，在變更裝置的設計時，只需對作業指示書進行少許變更即可。
|
![減少工時、人為錯誤 設定復制功能 [PRO模式]](/uploadfile/2020/0324/20200324012351297.jpg)

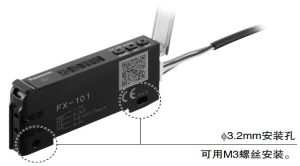

沒有配件也可自由安裝
|
安裝DIN導軌時，可通過本體側面的通孔進行直裝。直裝時，只設置1臺或安裝至運轉部上時，可準確進行安裝而不偏移。 |
|
備有標準型、長距離型產品
|
備有反應時間及檢測距離不同的標準型和長距離型2種產品。 可根據用途選擇使用。 |
|
可節省消耗電量
設定后，約20秒內不進行鍵操作時，數字顯示屏將熄滅，消耗電量將被控制在約600mW以下。 (亮燈時720mW以下)
放大器
| 種類 | 形狀 | 型號 | 投光元件 | 輸出 | |
|---|---|---|---|---|---|
| 標準型 |
電纜套件 (注1) |
|
FX-101-CC2 | 紅色LED | NPN開路集電極晶體管 |
| FX-101P-CC2 | PNP開路集電極晶體管 | ||||
| FX-101(注2) | NPN開路集電極晶體管 | ||||
| FX-101P(注2) | PNP開路集電極晶體管 | ||||
| 長檢測距離型 |
電纜套件 (注1) |
FX-102-CC2 | NPN開路集電極晶體管 | ||
| FX-102P-CC2 | PNP開路集電極晶體管 | ||||
| FX-102(注2) | NPN開路集電極晶體管 | ||||
| FX-102P(注2) | PNP開路集電極晶體管 | ||||
| (注1): | 附帶帶連接器電纜，長2m(CN-14A-C2)。 |
|---|---|
| (注2): | 請務必使用另售的帶連接器電纜CN-14A(-R)-C□、連接器CN-14A、或日本壓接端子制造株式會社生產的連接器(觸頭：SPHD-001T-P0.5、外殼：PAP-04V-S) |
